Nadelpräger Standard – Einbausysteme
Der Nadelantrieb erfogt elektromagnetisch.
Für alle Anwendungsbereiche können diese hochwertigen und hochpräzisen Nadelantriebe eingesetzt werden. Selbstverständlich wird die Geschwindigkeit und Eindringtiefe durch die Nadelbewegung per Software gesteuert und in dem entsprechenden Datei-Layout gespeichert.
- extrem vielseitig, gleichmäßig und leistungsstärker
- Sensor zur Überwachung der Temperatur im Magneten.
Sind für nahezu für alle industrielle Markierungen auf Metall; Kunststoffen; NE-Metall; Guss usw. mit frei wählbarer Schriftgröße und Zeilenabstand geeignet. Sollte eine tiefe Markierung, evtl. auch in eine schnellere Zeitfolge und im 24-Stundenbetrieb erfolgen, so sind die pneumatisch angetriebenen Hartmetall – Nadeln am besten geeignet.
- Gehäuse aus hochfestem Aluminium, dadurch platzsparend für den Einbaubar in Montageanlagen; Mess- und Fertigungsanlagen, Roboter Handling usw.
- Beschriftungsbereich mit Prägefeldabdeckung oder ohne Abdeckung lieferbar
- Beschriftungsfeld von 50x30mm; 80x30mm 100x80mm und 170×110 mm möglich
- Einbaumöglichkeiten von unten, seitlich – schräg, keine Einschränkung für den Einbau C-BER200
- Nadelantrieb (pneumatisch bzw. elektrisch) mit und Toleranzausgleich von ca.5 mm
- Optional Prägenadelabfrage gegen Abnützung oder Bruch der Nadelspitze
Durch die leichte und kompakte Bauweise sind diese Markiersysteme gut für dynamische Anwendungen z.B. den Einsatz an einem Handgelenk eines Roboters geeignet.
Weitere Einbausysteme wie z.B. eb80 und pb80 können in zwei Varianten angeboten werden, elektromagnetischem Technische Daten oder mit pneumatische Nadelantrieb.

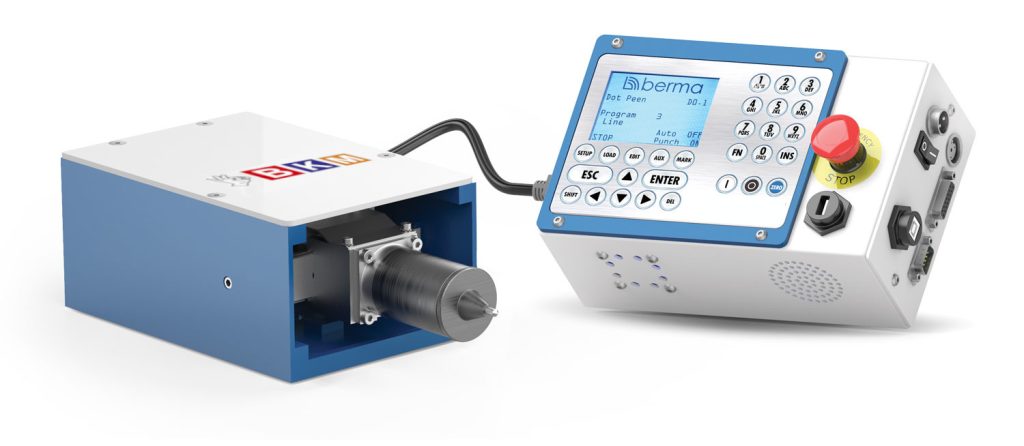

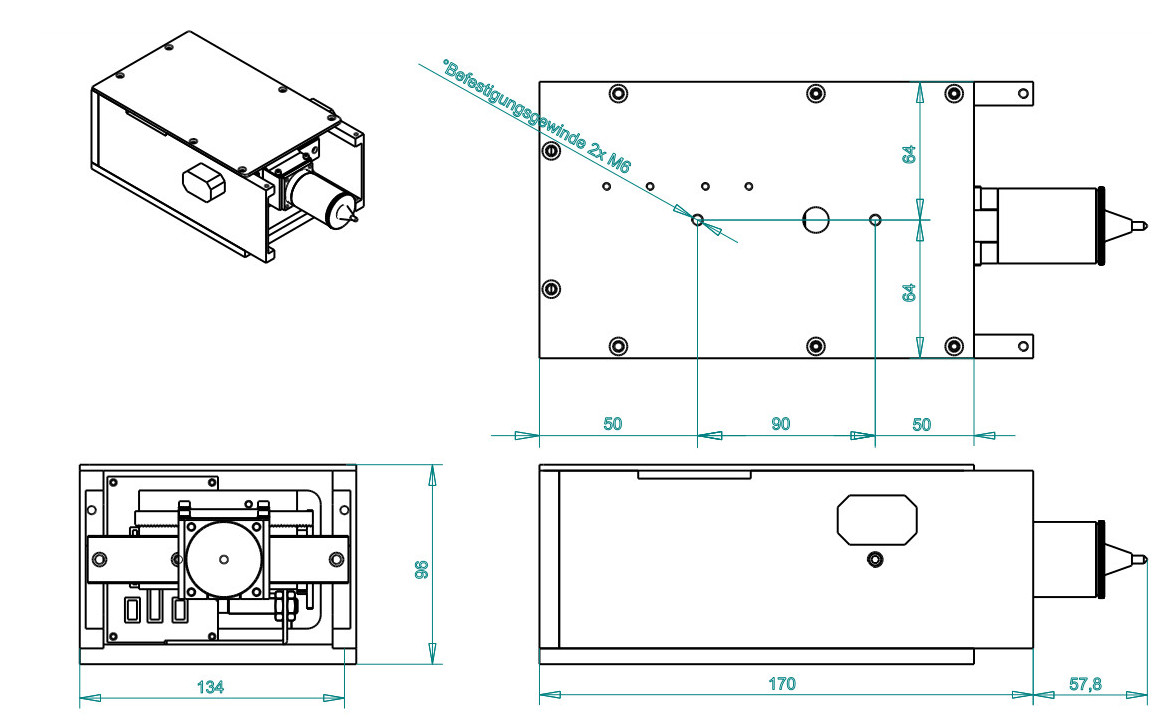

Standard – Einbausystem eb50
Die Ausführung eb50 hat ein elektromagnetischem Nadelantrieb ist extrem kompakt und benötigt nur elektrischen Anschluss. Besonders gut eignet sich diese Prägeeinheit wenn extrem geringer Platzbedarf vorhanden ist.
| Modell | eb50 |
|---|---|
| Beschriftungsbereich | 50x30mm |
| Ansteuerung Prägenadel | elektrisch |
| Prägenadel | Ø4mm |
| Außenmaße (b x h x t) | 128 x 86 x 297 mm |
| Gewicht | 3,1 Kg |

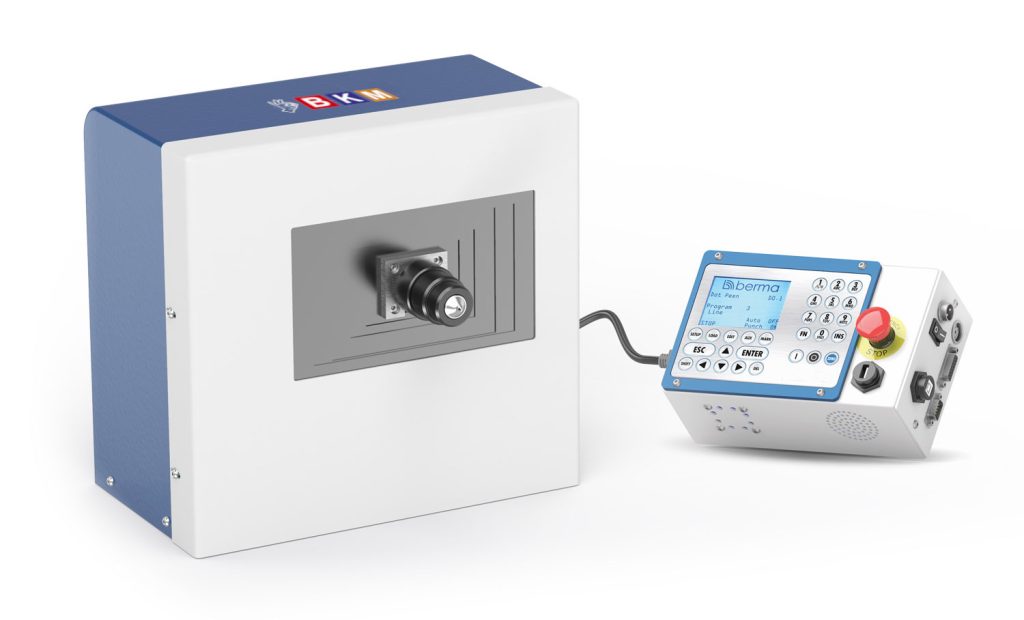

Einbaueinheit eb-a170 mit elektrischem Nadelantrieb inkl. Prägefeldabdeckung
| Modell | Pb170 // eb1700 |
|---|---|
| Beschriftungsbereich | 170x110mm |
| Ansteuerung Prägenadel | pneumatisch / elektrisch |
| Prägenadel | Ø6mm // Ø4mm |
| Außenmaße (b x h x t) | 234 x 303 x 321 mm |
| Gewicht | 18,5 Kg // 17,5 Kg |

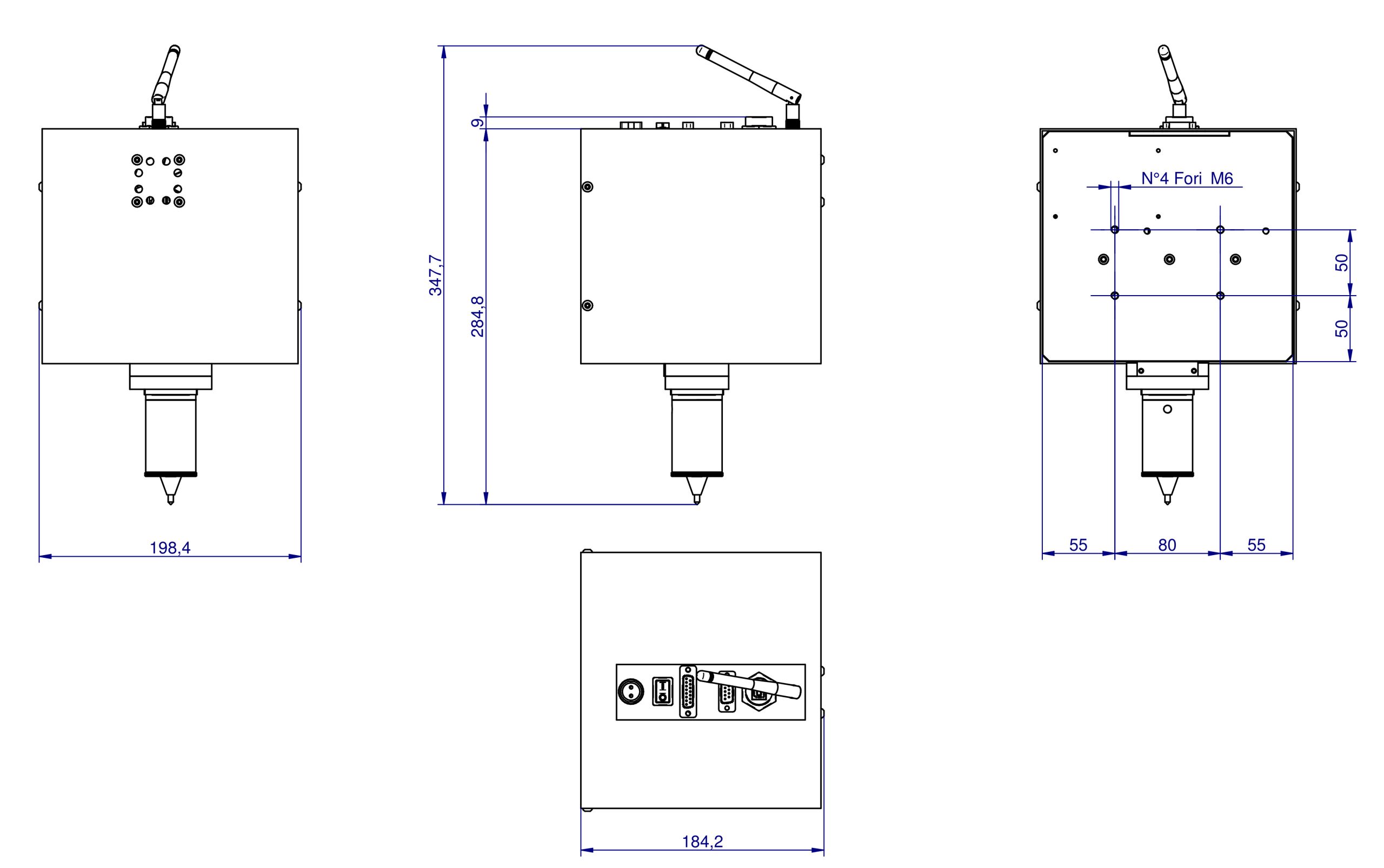

Einbaueinheit eb80-Wi-Fi
Diese All-in-One Markiereiheit ist extrem kompakt und vielseitig.
Die Kompaktheit und das geringe Gewicht garantieren ein einfache mechanische Integration in die entsprechenden Fertigungslinien z.B. Montage – Produktionslinien oder Roboterinseln
Die Steuerelektronik befindet sich vollständig im Markierungskopf dies umfasst mehrere Anschlussmöglichkeiten wie:
- Wi-Fi und USB zu der mitgelieferten PC-Software Identify3
- 24VDC Digital I/Os für Start-, Stopp-, Reset-, Ready- und Endmarkierung
- RS-232 für den Datentransfer über Standard ASCII-Protokoll bzw. Profinet (MODBUS RTU)
Vorteile für die Integration sind:
- Speicherkapazität bis zu 1000 Markierungslayouts
- Fernsteuerung über serielle Protokolle und Feldbusse (MODBUS)
- Robuste Konstruktion, hohe Zuverlässigkeit
- Reduzierte Wartung
- Direkte und dauerhafte Kennzeichnung auf dem Bauteil
| Modell | eb80-Wi-Fi |
|---|---|
| Beschriftungsbereich | 80x50mm |
| Ansteuerung Prägenadel | elektromagnetisch |
| Prägenadel | Ø4mm |
| Schnittstellen | Wi-Fi / USB / RS232 / I/O digital 24VDC |
| Protokoll | ASCII-Protokoll / Profinet |
| Außenmaße (b x h x t) | 199 x 350 x 185 mm |
| Gewicht | 6,5 Kg |
| Prägefrequenz | 0 – 100 Hz |
