Mobiler pneumatischer Nadelpräger als Handpräger

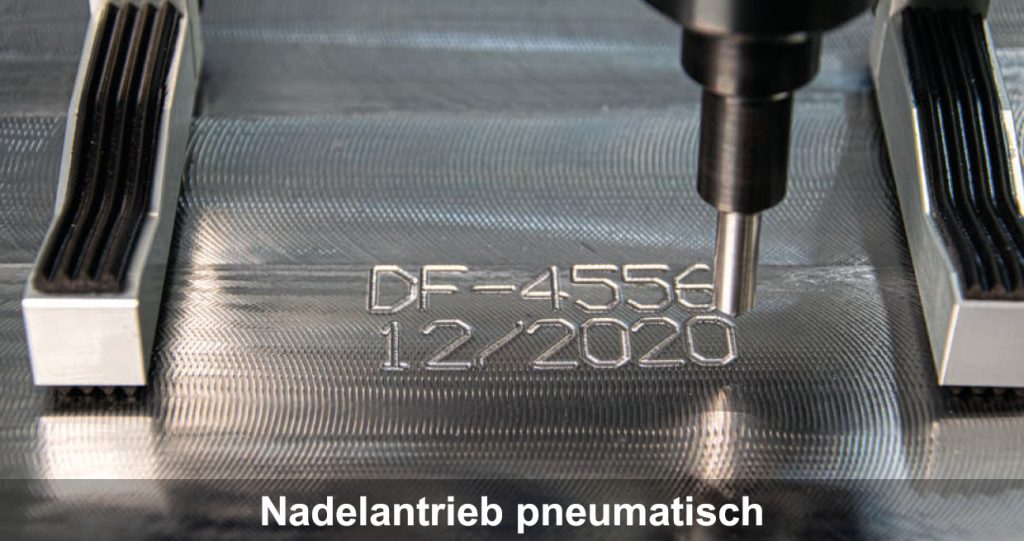

Der Nadelantrieb erfolgt pneumatisch.
Für alle Anwendungsbereiche können diese hochwertigen und hochpräzisen Nadelantriebe eingesetzt werden. Selbstverständlich wird die Geschwindigkeit und Eindringtiefe durch die Nadelbewegung per Software gesteuert und in dem entsprechenden Datei-Layout gespeichert.
- extrem vielseitig, gleichmäßig und leistungsstärker
Sind für nahezu für alle industrielle Markierungen auf Metall; Kunststoffen; NE-Metall; Guss usw. mit frei wählbarer Schriftgröße und Zeilenabstand geeignet. Sollte eine tiefe Markierung, evtl. auch in eine schnellere Zeitfolge und im 24-Stundenbetrieb erfolgen, so sind die pneumatisch angetriebenen Hartmetall – Nadeln am besten geeignet.
Der Grund hierfür ist die gleichzeitige Kühlung, allerdings sind diese Systeme zwangsläufig, durch die ausströmende Luft, vom Geräuschpegel höher.
Die wesentlichen Vorteile sind:
- Hohe Flexibilität und geringe Krafteinwirkung auf das Bauteil, sehr gut geeignet für die Beschriftung von dünnwandigen bearbeiteten Bauteilen sowie unbearbeiteten, unebenen, verzunderten in der Geometrie und Form der Bauteile.
- Geringe Werkzeugkosten, Hartmetall-Spitze kann nachgeschliffen werden
- Schriftformen in : OCR-Schrift; Punktschrift in 7×5 oder 9×7 usw.
- Beschriftung von Teilbereichen der Mantelfläche ohne Drehung möglich, bzw. Kennzeichnung von rotierender Mantelfläche
- Beschriftung von Teilbereichen der Mantelfläche ohne Drehung des Bauteils möglich, bzw. Kennzeichnung von rotierende Mantelfläche
- Geeignet bei Oberflächenbehandlung der Bauteilen: Lackieren, Pulverbeschichtung, chemische Oberflächenbehandlung usw.
- Codierung von Bauteilen und maschinell auslesbaren 2D-Codes
Handpräger „ BKMp80 “
– Nadelantrieb pneumatisch –
Diese funktionale und tragbare Ausführung des Nadelprägers ist zur schnellen Kennzeichnung von Sperrigen, in den Abmessung und Gewicht nicht leicht zu bewegenden Bauteilen besonders gut geeignet. Diese Variante eignet sich besonders gut für tiefe Kennzeichnung für nachfolgende Oberflächenbehandlungen wie• Verzinken – Pulverbeschichtung – Lackierung – KTL Beschichtung –
Der Handpräger ist mit einem doppelten ergonomischen Griff ausgestattet, dies gewährleistet einen stabilen und sicheren Griff auch für Linkshänder. Die Abstützvorrichtung kann durch die verstellbare Abmessungen schnell auf verschiedene Arbeitsfläche eingestellt werden
Die integrierte Steuerungs-Elektronik ermöglicht eine einfache und schnell Eingabe der Prägedaten in wenige Handgriffe für eine schnelle Kennzeichnung von Bauteilen d.h. unabhängig eines zusätzliches Computerprogramms.
Die Abstützvorrichtung kann durch die verstellbaren Abmessungen schnell auf verschiedene Arbeitsfläche eingestellt werden und ggfls. in der Version mit Magnete (elektrisch oder Neodym) ausgeführt werden.
Optional kann über eine Wi-Fi Funkschnittstelle der Nadelpräger aus der Ferne ohne Verdrahtung Daten empfangen und auf das Bauteil einprägen.
| Modell | BKMp80 |
|---|---|
| Beschriftungsbereich | 80 x 30 mm |
| Ansteuerung Prägenadel | pneumatisch |
| Prägefrequenz | 0 – 100 Hz |
| Gewicht mit Vorrichtung | ca. 4 Kg |
| Abmaß (b x h x t) | 175 x 290 x 415mm |
| Schnittstellen | RS-232 ; USB ; Wi-Fi |
| Prägenadel | In Ø 3mm oder Ø 6mm |
| Protokoll | MODBUS TRU, Standard CDM (ASCII) |
Handpräger „ BKMp140 “
– Nadelantrieb pneumatisch –
Diese Ausführung mit größerer Beschriftungsfläche eignet sich sehr gut zur Kennzeichnung von VIN-Fahrgestell-Nr. wie z.B. – Automobil- Landmaschinen- Anhänger und Aufbauten, LKW- und Nutzfahrzeuge, Basisfahrzeuge für Wohnmobile Sowie alle weiteren die dies benötigen.
Der erweiterte Markierungsbereich ermöglicht auch Fahrgestell-Nr. in eine Zeichengröße von 10 bis 12 mm.
Die Abstützvorrichtung kann durch die verstellbaren Abmessungen schnell auf verschiedene Arbeitsfläche eingestellt werden und ggfls. in der Version mit Magnete (elektrisch oder Neodym) ausgeführt werden.
Optional kann über eine Wi-Fi Funkschnittstelle der Nadelpräger aus der Ferne ohne Verdrahtung Daten empfangen und auf das Bauteil einprägen.
| Modell | BKMp140 |
|---|---|
| Beschriftungsbereich | 140 x 30 mm |
| Ansteuerung Prägenadel | pneumatisch |
| Prägefrequenz | 0 – 100 Hz |
| Gewicht mit Vorrichtung | ca. 4 Kg |
| Abmaß (b x h x t) | 175 x 290 x 415mm |
| Schnittstellen | RS-232 ; USB ; Wi-Fi |
| Prägenadel | In Ø 3mm oder Ø 6mm |
| Protokoll | MODBUS TRU, Standard CDM (ASCII) |
