Nadelpräger Einbaueinheiten
Die Nadelpräger Einbaueinheit „BKM IsoN-APM “ bestehend aus:
- Gehäuse aus hochfestem Aluminium, platzsparend integrierbar in Montage- und Fertigungsanlage sowie in Prüfstationen; Roboter-Zellen und CNC-Bearbeitungsmaschinen usw.
- Variable Einbaumöglichkeiten von unten und von oben, seitlich und schräg somit keine Einschränkung für den Einbau
- Beschriftungsbereich mit und ohne Abdeckung lieferbar gegen Schmutz und sonstige Einflüssen bis hin zu IP65 Nasszellen-Bereich
- Optional Nadelzustellung (pneumatisch oder elektrisch) mit und ohne Toleranzausgleich
- Prägenadelabfrage gegen Abnützung oder Bruch der Nadelspitze
- Bewährte Koordinateneinheit mit Schienen-Führungen und Kugelgewindetriebe, dadurch verschleiß- und wartungsfreundlich
- Automobil- und Zulieferindustrie
- Einbringen von variablen Dateninformationen in Motor-, Getriebe- und Karosserien, allgemeine Typenschilder usw..
- Produktkennzeichnungen nach Kundenvorgabe für die metallverarbeitende Industrie
- Beschriftung von Typenschildern für Industriezweige, z. B. Zuliefer-, Elektro- und Chemieindustrie
- Medizin-, Luftfahrt-, Stahlindustrie, Geräte- und Stahlflaschenbau
- Automotive-Industrie wie Pneumatik und Hydraulik sowie Ausrüstungen

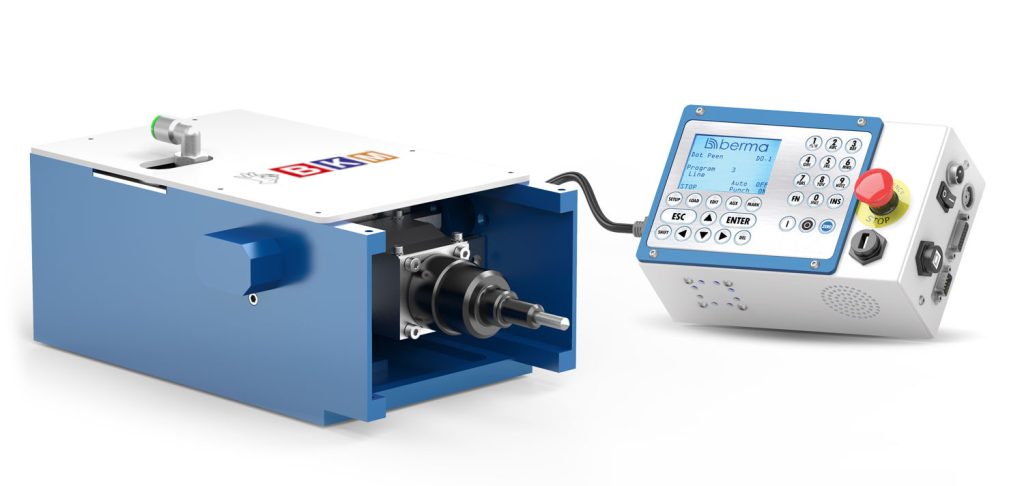

Einbaueinheit pb80 mit pneumatischen Nadelantrieb
Die pneumatischen Ausführungen sind bei tiefer Markierung besonders gut geeignet. Optional können diese Ausführungen mit einer Prägefeld-Abdeckung angeboten werden.
Technische Daten
| Modell | pb80 // eb80 | |
|---|---|---|
| Beschriftungsbereich | 80x30mm | |
| Ansteuerung Prägenadel | pneumatisch / elektrisch | |
| Prägenadel | Ø3mm bzw. 6mm // Ø4mm | |
| Außenmaße (b x h x t) | 180 x 325 x 111 mm | |
| Gewicht | 4,7 Kg // 3,7 Kg | |

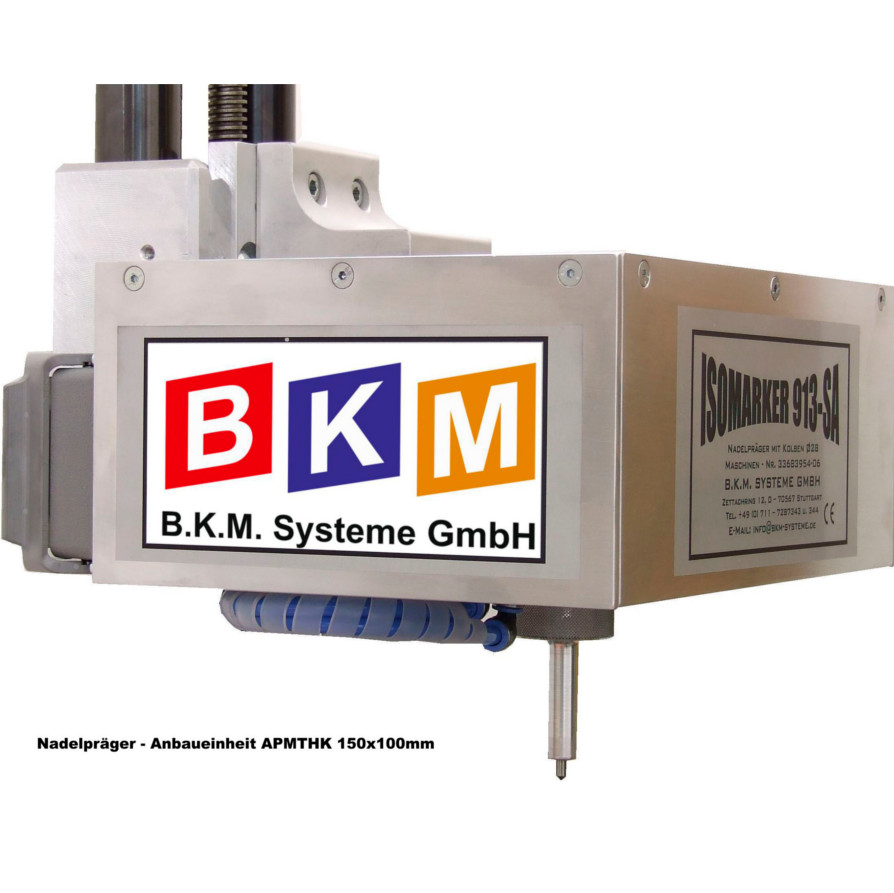

vergrößernlightbox[tisch1]BKM Systeme::Nadelpräger Anbaueinheit APMTHK 150x100mm
lightbox[tisch1]BKM Systeme:: Einsatzbeispiel Schwerindustrie Schienenbau

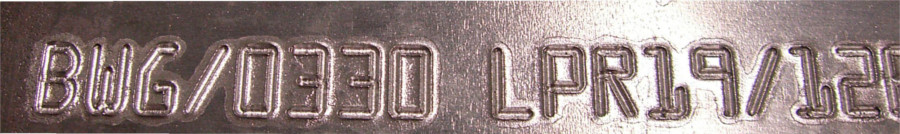

lightbox[tisch1]BKM Systeme:: Kennzeichnungs-Muster – Nadelverfahren auf Eisenbahn Verstell-Weichen
lightbox[tisch1]BKM Systeme::Nadelpräger Anbaueinheit APMTHK 150x100mm

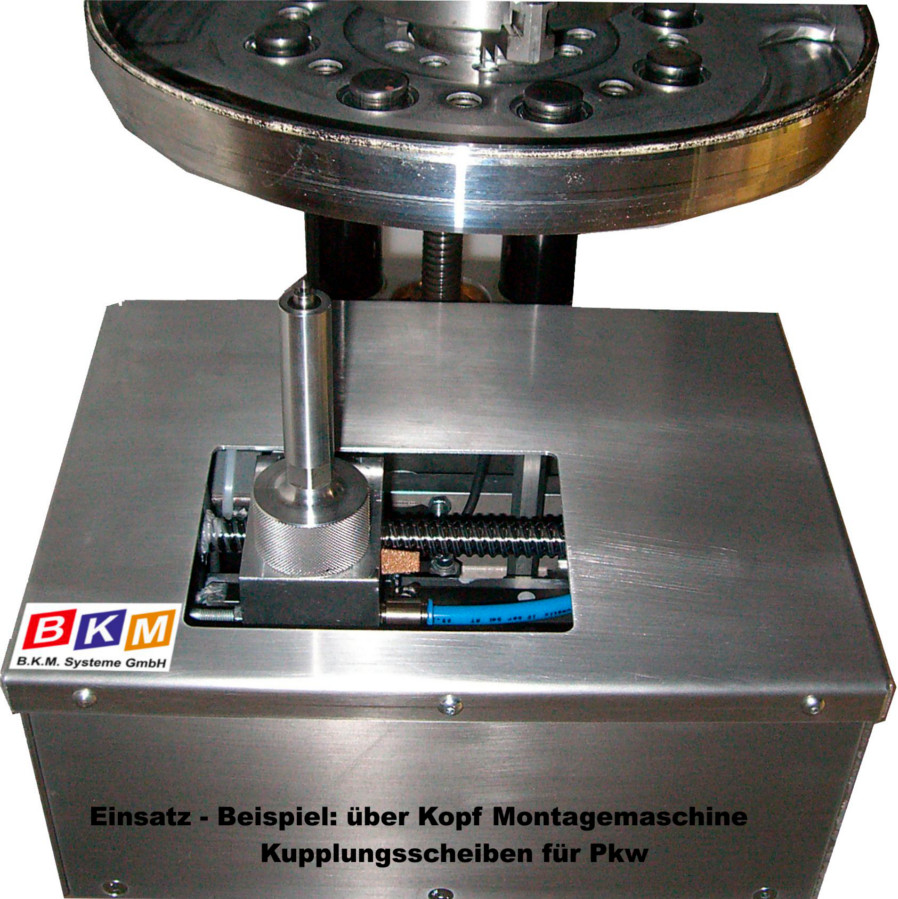

lightbox[tisch1]BKM Systeme::Einsatz - Beispiel: über Kopf Montagemaschine Kupplungsscheiben für Pkw

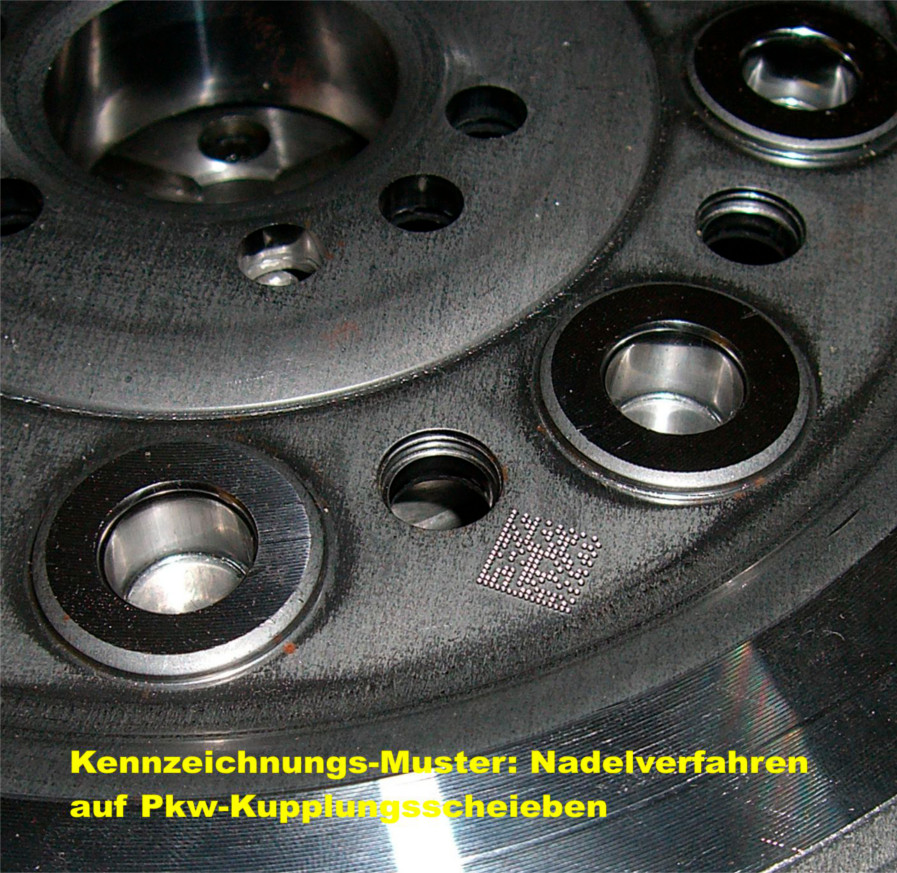

lightbox[tisch1]BKM Systeme:: Kennzeichnung-Muster: Nadelverfahren auf Pkw-Kupplungsscheiben
Einbaueinheit
APMTHK 150x100mm
Die wesentlichen Vorteile sind:
- Variable Textgestaltung auf Metall; Kunststoffen; NE-Metall; Guss usw. mit frei wählbarer Schriftgröße und Zeilenabstand
- Hohe Flexibilität und geringe Krafteinwirkung auf das Bauteil, sehr gut geeignet für die Beschriftung von dünnwandigen bearbeiteten Bauteilen sowie unbearbeiteten, unebenen, verzunderten und schwierigen Flächen in der Geometrie und Form der Bauteile.
- Geringe Werkzeugkosten, da die Prägenadelspitzel nachgeschliffen werden kann
- Verschiedene Schriftformen möglich: DIN 1451; OCR-Schrift; Punktschrift in 7x5 oder 9x7 Punkten usw.
- Beschriftung von Teilbereichen der Mantelfläche ohne Drehung des Bauteils möglich, bzw. Kennzeichnung von rotierende Mantelfläche
- Geeignet bei nachträglicher Oberflächenbehandlung von Bauteilen (wie Lackieren, Pulverbeschichtung, chemische Oberflächenbehandlung, Sandstrahlen etc.).
- Codierung von Bauteilen mittels eines maschinell auslesbaren 2D-Codes

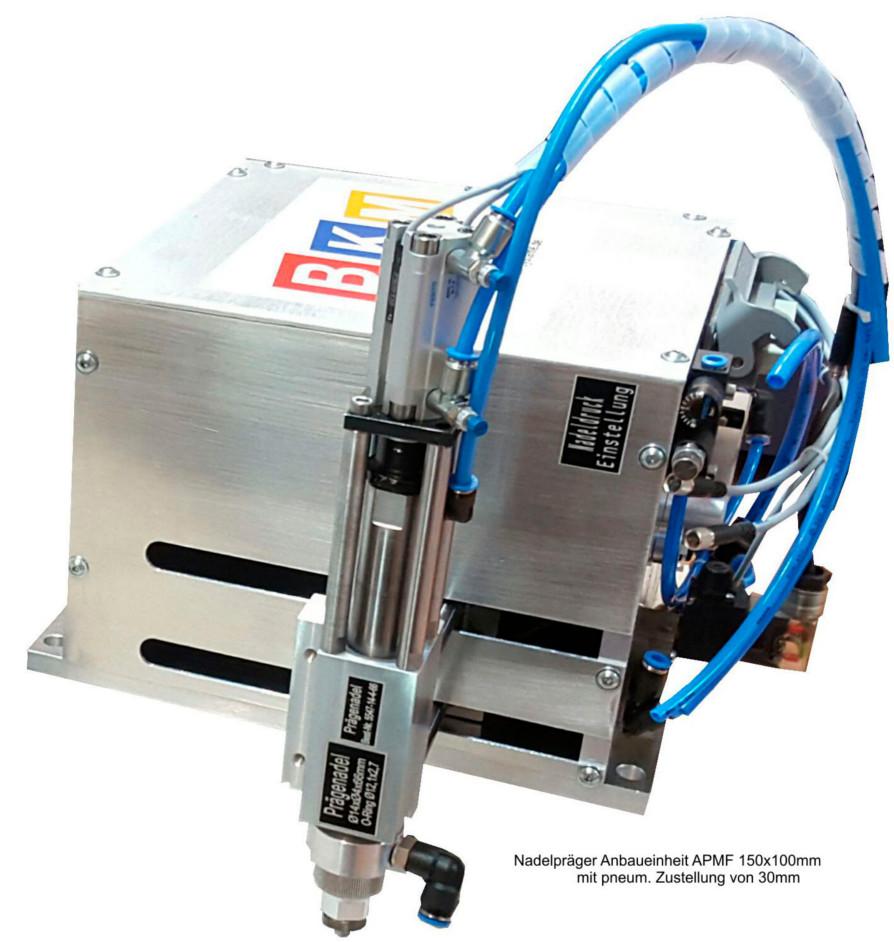

vergrößernlightbox[tisch3]Nadelpräger Anbaueinheit APMF_150 x 100mm

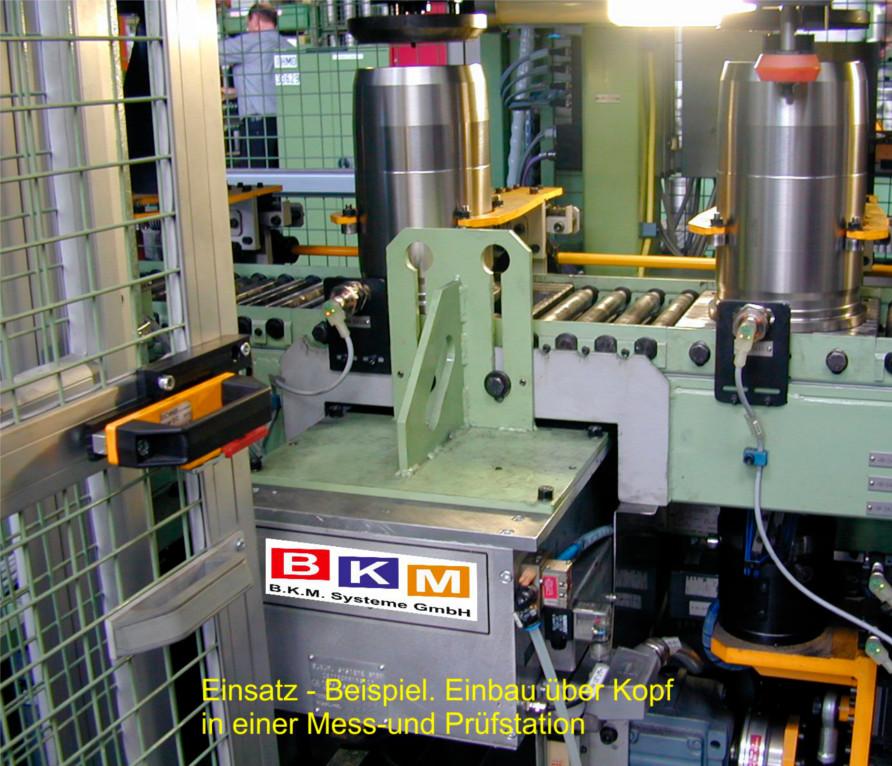

lightbox[tisch3]BKM Systeme::Einsatz - Beispiel: Einbau über Kopf in einer Mess-und Prüfmaschine
lightbox[tisch3]Kennzeichnung - Muster – Nadelverfahren auf Kolbenbuchsen
lightbox[tisch3]BKM Systeme:: Nadeltischpräger

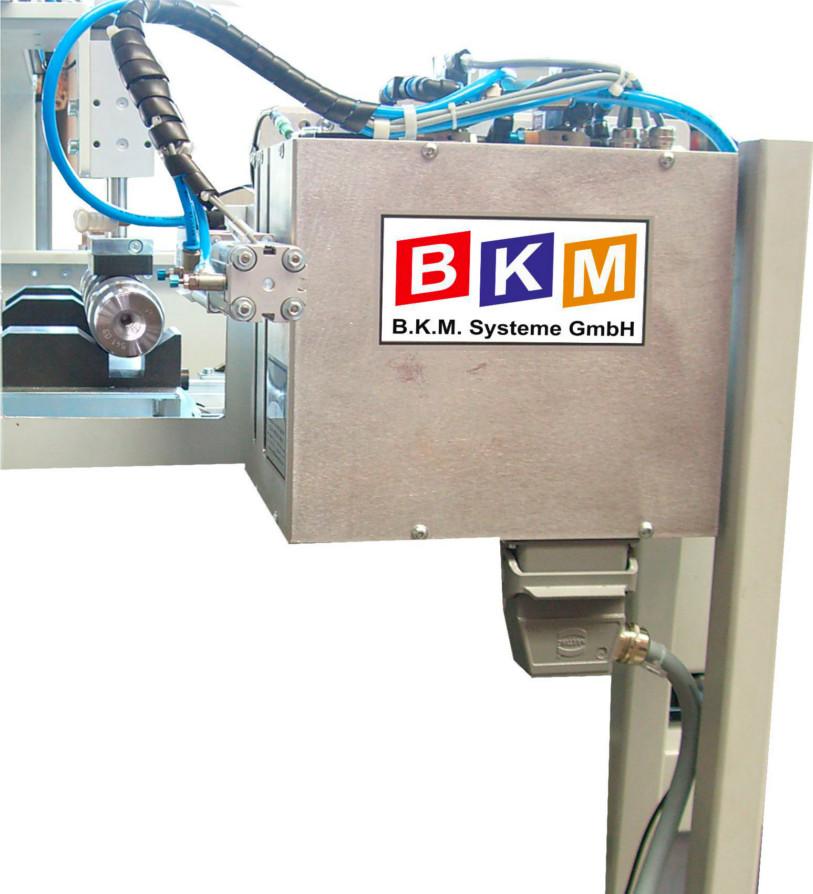

lightbox[tisch3]BKM Systeme::Einsatz Beispiel Einbau Bearbeitungsmaschinen von Nockenwellen mit Zustellachse
lightbox[tisch3]BKM Systeme::Beschriftungsmuster von Nockenwellen mit Zustellachse
Einbaueinheit
APMF_150 x 100mm
Die wesentlichen Vorteile sind:
- Variable Textgestaltung auf Metall; Kunststoffen; NE-Metall; Guss usw. mit frei wählbarer Schriftgröße und Zeilenabstand
- Hohe Flexibilität und geringe Krafteinwirkung auf das Bauteil, sehr gut geeignet für die Beschriftung von dünnwandigen bearbeiteten Bauteilen sowie unbearbeiteten, unebenen, verzunderten und schwierigen Flächen in der Geometrie und Form der Bauteile.
- Geringe Werkzeugkosten, da die Prägenadelspitzel nachgeschliffen werden kann
- Verschiedene Schriftformen möglich: DIN 1451; OCR-Schrift; Punktschrift in 7x5 oder 9x7 Punkten usw.
- Beschriftung von Teilbereichen der Mantelfläche ohne Drehung des Bauteils möglich, bzw. Kennzeichnung von rotierende Mantelfläche
- Geeignet bei nachträglicher Oberflächenbehandlung von Bauteilen (wie Lackieren, Pulverbeschichtung, chemische Oberflächenbehandlung, Sandstrahlen etc.).
- Codierung von Bauteilen mittels eines maschinell auslesbaren 2D-Codes
