Pneumatischer Nadelpräger als Tischmaschinen

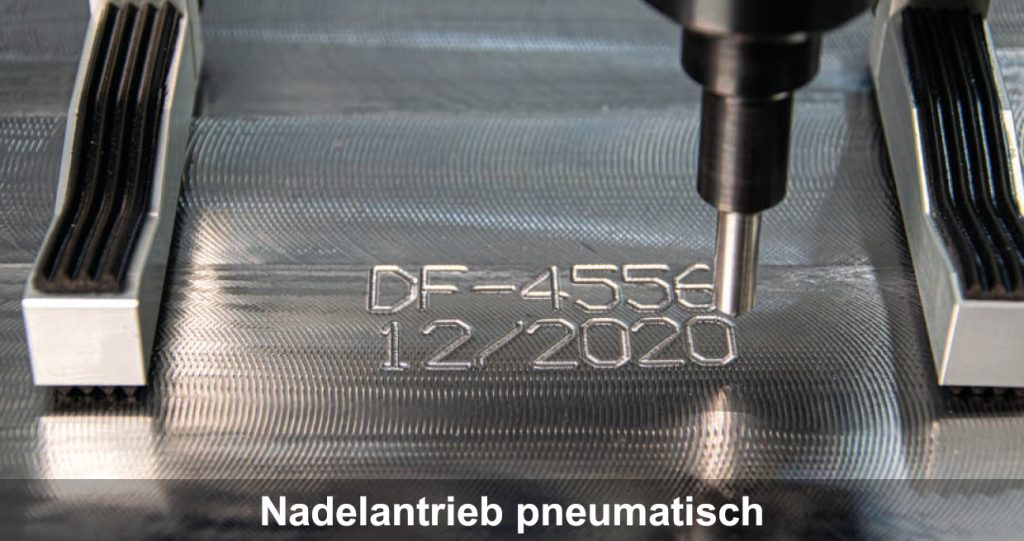

Der Nadelantrieb erfolgt pneumatisch.

Für alle Anwendungsbereiche können diese hochwertigen und hochpräzisen Nadelantriebe eingesetzt werden. Selbstverständlich wird die Geschwindigkeit und Eindringtiefe durch die Nadelbewegung per Software gesteuert und in dem entsprechenden Datei-Layout gespeichert.

  • extrem vielseitig, gleichmäßig und leistungsstärker

Sind für nahezu für alle industrielle Markierungen auf Metall; Kunststoffen; NE-Metall; Guss usw. mit frei wählbarer Schriftgröße und Zeilenabstand geeignet. Sollte eine tiefe Markierung, evtl. auch in eine schnellere Zeitfolge und im 24-Stundenbetrieb erfolgen, so sind die pneumatisch angetriebenen Hartmetall - Nadeln am besten geeignet.

Der Grund hierfür ist die gleichzeitige Kühlung, allerdings sind diese Systeme zwangsläufig, durch die ausströmende Luft, vom Geräuschpegel höher.

Nadelpräger Tischmaschine PN6-130-EH

Extrem präzis, vielseitig und sehr einfach zu bedienende Standardmaschine für:

  • Produktkennzeichnungen nach Kundenvorgabe für die metallverarbeitende Industrie
  • Beschriftung von Typschildern für Industriezweige, z. B. Zuliefer-, Elektro- und Chemieindustrie
  • Medizin-, Luftfahrt- und Stahlindustrie.

Die zwei wählbaren Beschriftungsbereiche ermöglichen dem Anwender Vorteile bei der Produktkennzeichnung von Kleinen bzw. Großflächige Bauteilen, halbautomatische Abläufe von klein Serien, Typenschilder usw. Durch die separate Beleuchtung des Arbeitstops über LED, ermöglicht die klare Sicht der durchgeführten Vorgänge.

Die Höhenverstellung der Markiereinheit wird in zwei Ausführungen angeboten:

  • manuell über Handrad mit Anzeige
  • elektrisch über einen Schrittmotor – Ansteuerung erfolgt über Software -
Technische Daten
Modell DE6-130 PN6-130
Beschriftungsbereich 130x100mm 130x100mm
Ansteuerung Prägenadel elektrisch pneumatisch
Prägenadel Ø4mm Ø3mm, Ø6mm
Schnittstelle RS-232, I/O digital 24VDC, USB
Protokoll MODBUS TRU, Standard CDM (ASCII)
Gewicht ca. 20 Kg
Abmaß (b x h x t) 240x720x337mm
Gesamthöhe Maschine 600mm
Max. Bauteilhöhe 270mm
Prägefrequenz 0 – 100 Hz

Nadelpräger Tischmaschine PN6-250-EH

Standard Tischmaschine mit größerem Arbeitsbereich 250 x 200mm

wird unterstützt durch die Doppelsäulen für die exakte und spielfreie Führung der Prägeeinheit d.h. praktisch unverwüstlich

Die zwei wählbaren Beschriftungsbereiche ermöglichen dem Anwender Vorteile bei der Produktkennzeichnung von Kleinen bzw. Großflächige Bauteilen, halbautomatische Abläufe von klein Serien, Typenschilder usw. Durch die separate Beleuchtung des Arbeitstops über LED, ermöglicht die klare Sicht der durchgeführten Vorgänge.

Die Höhenverstellung Markiereinheit wird in zwei Ausführungen angeboten:

  • manuell über Handrad mit Anzeige
  • elektrisch über einen Schrittmotor – Ansteuerung erfolgt über Software -
Technische Daten
Modell DE6-250 PN6-250
Beschriftungsbereich 150x250mm 150x250mm
Ansteuerung Prägenadel elektrisch pneumatisch
Prägenadel Ø4mm Ø3mm, Ø6mm
Schnittstelle RS-232, I/O digital 24VDC, USB
Protokoll MODBUS TRU, Standard CDM (ASCII)
Gewicht ca. 45 Kg
Abmaß (b x h x t) 448x834x665mm
Gesamthöhe Maschine 600mm
Max. Bauteilhöhe 420mm
Prägefrequenz 0 – 100 Hz
